توضیحات محصول
حجم کیک در هر بچ : 900 تا 2800 لیتر در هر سیکل
دبی ورودی: 3 الی 30 متر مکعب در ساعت بستگی به غلظت سیال
تحمل دما و فشار: دما تا 250 درجه و فشار 18 بار پمپ
متعلقات فیلتر پرس چدنی 80 هیدرولیک : لندر، شیرآلات، پارچه پنبه کتان بصورت رایگان
گارانتی : شاسی 5 سال | سیستم هیدرولیک 2 سال | صفحات 2 سال
کاربری دستگاه: صنایع دما بالا،صنایع فشاربالا، پتروشیمی، نفتی، روغنی، پارافین
کیفیت دستگاه: شاسی توپر و تقویت شده بهمراه رنگ آپوکسی 3 لایه | صفحات چدنی داکتیل|سیستم هیدرولیک استثنایی
محصول صافی گران

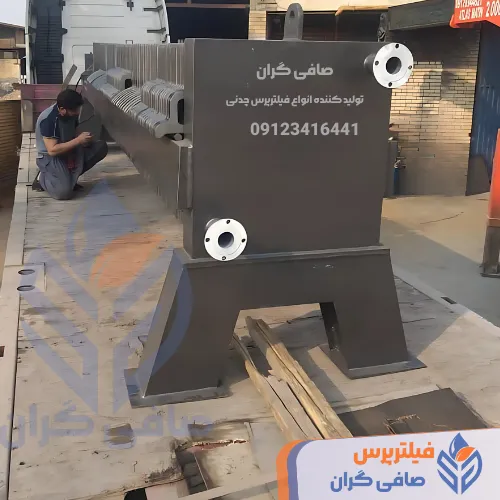

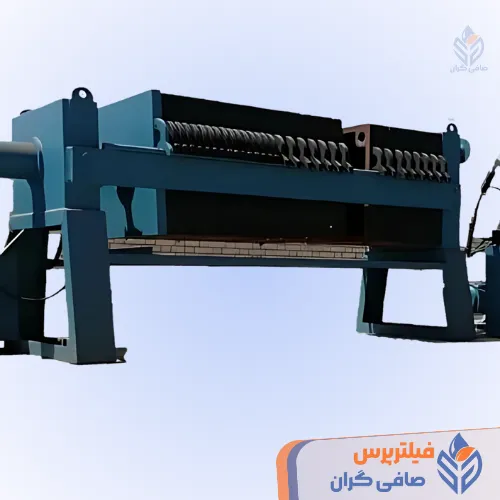

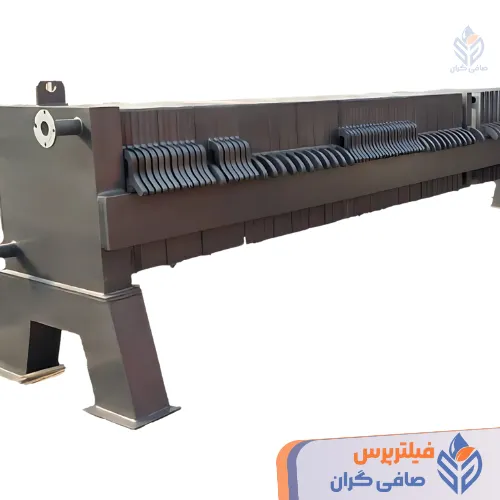

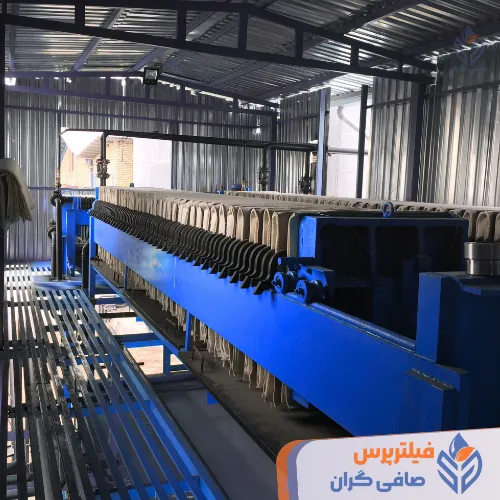

فیلتر پرس چدنی 80 ساخت شرکت صافی گران یکی از قدرتمندترین دستگاههای فیلتر پرس چدنی موجود در بازار ایران برای فیلتراسیون در شرایط عملیاتی سخت و بحرانی است. این دستگاه صنعتی با صفحات چدنی داکتیل (با مقاومت فوقالعاده در برابر حرارت و فشار) و شاسی مستحکم فولادی، گزینهای مطمئن برای صنایعی است که نیازمند تصفیه سیالات داغ، اسیدی، یا قلیایی در حجم بالا هستند.
این مدل، که معمولاً با تعداد صفحات 15تا 55 شیر طراحی میشود، توانایی مدیریت حجم بالای مواد را دارد و با قابلیت سفارشیسازی، مناسب خطوط تولید سنگین و پروژههای حساس است.
پالایشگاهها و مجتمعهای پتروشیمی
صنایع بازیافت روغن و مشتقات نفتی
تولید مواد شیمیایی، پارافین و گلیسیرین
فیلتراسیون انواع گریس، رزین و روانکار
فرآیندهای تصفیه سیالات با دمای بالا یا خورندگی شدید
استفاده در حفاریهای نفتی، سکوهای دریایی و صنایع انرژی

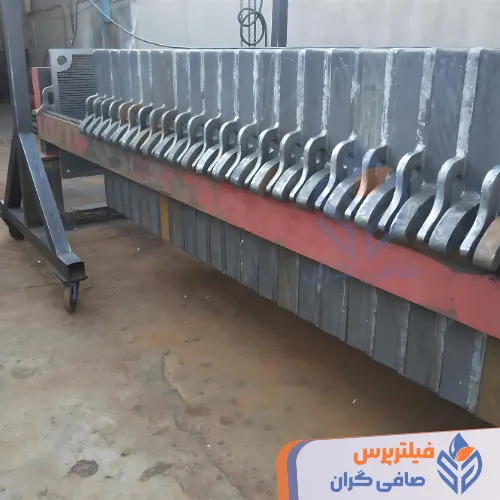

صفحات چدنی داکتیل ۸۰×۸۰ سانتیمتر با تحمل حرارتی بالا
شاسی فولادی مقاوم از نوع ST37 سنگین و مهندسیشده
تحمل دمایی تا ۲۵۰ درجه سانتیگراد و فشار تا ۲۰ بار
عملکرد پایدار در فرآیندهای شیمیایی، نفتی، و بازیافتی
طراحی صنعتی با قابلیت کارکرد مستمر در سیکلهای طولانی
پشتیبانی از انواع ضخامت قابها (۶، ۸، یا ۱۰ سانتیمتر)
امکان ساخت با تعداد صفحات بین 15 تا 55 شیر
گارانتی ویژه: ۱۰ سال برای صفحات، ۵ سال شاسی، ۲ سال هیدرولیک
در این دستگاه، سطح مفید فیلتراسیون هر صفحه پس از کسر حاشیه آببندی به شرح زیر است:
ابعاد اسمی صفحه: ۸۰ × ۸۰ = ۶۴۰۰ سانتیمتر مربع
ابعاد مفید فیلتراسیون: ۷۴ × ۷۴ = ۵۴۷۶ سانتیمتر مربع = ۰.۵۴۷۶ متر مربع
با قاب ۸ سانتیمتر و 40 صفحه فعال:74 × 74 × 8 × 40= 1752320 میلیمتر مکعب
یعنی حدود 1753 لیتر کیک خشک در هر سیکل کاری
۱. فشردهسازی اولیه صفحات فیلتر پرس چدنی 80 توسط سیستم هیدرولیک
سیستم هیدرولیک، صفحات چدنی را بهطور کاملاً یکنواخت فشرده میکند تا آماده دریافت سیال شود.
۲. تزریق سیال به داخل دستگاه فیلتر پرس
سیال داغ یا خورنده با استفاده از پمپ مناسب به داخل دستگاه هدایت شده و عملیات فیلتراسیون آغاز میشود.
۳. تشکیل کیک و جمعآوری مایع تصفیهشده
ذرات جامد بین صفحات باقی مانده و مایع تصفیهشده از خروجیها صفحات به داخل لندر جمعآوری میشود.
۴. باز شدن صفحات و تخلیه کیک
پس از اتمام فیلتراسیون، سیستم جک صفحات را آزاد کرده و اپراتور میتواند کیکهای تشکیلشده بر روی پارچه های فیلتر پرس را تخلیه کند.
۵. آمادهسازی برای سیکل بعدی
پس از شستوشو، دستگاه آماده شروع عملیات بعدی خواهد بود.
پالایشگاهها و مجتمعهای پتروشیمی
صنایع بازیافت روغن و مشتقات نفتی
تولید مواد شیمیایی، پارافین و گلیسیرین
فیلتراسیون انواع گریس، رزین و روانکار
فرآیندهای تصفیه سیالات با دمای بالا یا خورندگی شدید
استفاده در حفاریهای نفتی، سکوهای دریایی و صنایع انرژی
یکی از بزرگترین مزایای شرکت صافی گران در تولید فیلتر پرس چدنی ۸۰×۸۰، اجرای کامل فرآیند ریختهگری صفحات چدنی در کارگاههای داخلی شرکت است. این مسئله باعث شده تا:
هزینه نهایی دستگاه تا ۳۰٪ پایینتر از نمونههای مشابه خارجی باشد
در کنار قیمت رقابتی، کیفیت ساخت بسیار بالا و کنترلشده باقی بماند
دقت ماشینکاری، تراش صفحات و آببندی کامل تضمین گردد
همچنین شرکت صافی گران برای حمایت از پروژههای صنعتی، شرایط فروش نیمهنقد و اقساطی را نیز در نظر گرفته تا خرید این تجهیزات سنگین برای صنایع کوچک و متوسط نیز مقدور باشد
فیلتر پرس چدنی 80 با شاسی فولادی توپر و تقویتشده ساخته شده است. بازوها و قسمتهای فشاردهنده و نگهدارنده جک به صورت کاملاً توپر طراحی شدهاند تا تحمل فشار جک تا 250 بار و فشار پمپ تا 10 بار (و در مدلهای فشار قوی تا 18 بار با پمپ پیستونی) را داشته باشد. شاسی دارای گارانتی 5 ساله بدون قیدوشرط است.
صفحات چدنی داکتیل این مدل مقاومت استثنایی در برابر دماهای بالا (تا 250 درجه و بیشتر) و فشارهای شدید دارند. صفحات دارای گارانتی 10 ساله هستند. این دستگاه به دلیل جنس چدنی، برای سیالات داغ و خورنده بسیار مناسب است و امکان نصب سینی قطرهگیر، لندر استیل یا فولادی را نیز دارد. سیستم هیدرولیک شامل جک فشار بالا، الکتروموتور، پمپ هیدرولیکی، شیر برقی، پرشر سوئیچ و شلنگهای فشار قوی با گارانتی 2 ساله است. این ترکیب باعث میشود دستگاه در شرایط سخت صنعتی عملکردی پایدار و طولانیمدت داشته باشد.
| مشخصه | مقدار |
|---|---|
| طول کل دستگاه با تجهیزات هیدرولیکی | 7000 میلیمتر |
| پمپ هیدرولیکی | 9 لیتر ZBF |
| طول کل بازوییها | 6000 میلیمتر، تسمه توپر ماشینکاریشده |
| فشارشکن | ¾ غورباقهای |
| قفلکن | سایز ¾ استوانهای |
| سیستم هیدرولیک فشاردهنده | دستی، شامل شیر دستی ½ |
| ابعاد صفحه اصلی بدنه (سمت ورودی محلول) | 870850160 میلیمتر |
| ابعاد صفحات اصلی بدنه (حامل جک) | 550850160 میلیمتر |
| فیتینگ (ورودی دستگاه) | 3 اینچ |
| ابعاد صفحات فشاردهنده | 800*800 میلیمتر، توپر تقویتشده |
| الکتروموتور | 10 اسب بخار، 1400 دور |
| ابعاد جک | لوله سیلندری سنگخورده ST52 |
| قطر جک | 85 میلیمتر |
| قطر شفت جک | 100 میلیمتر |
| کورس جک | 600 میلیمتر |
| جنس لندر | بنا به سفارش مشتری |
| سینی قطرهگیر | بنا به سفارش مشتری |
| ضخامت هر صفحه | 40 میلیمتر |
| ضخامت هر قالب | 80 میلیمتر |
| جنس صفحات | چدن نشکن |
| وزن دستگاه | حدود 11000 کیلوگرم |
با خرید فیلتر پرس 80×80 چدنی، محصولی با دوام بالا، طراحی مهندسیشده، و پشتیبانی گارانتی طولانیمدت دریافت میکنید. وزن سنگین صفحات چدنی نیازمند شاسی و جک مقاومی است که در این مدل با دقت طراحی شدهاند. برای اطلاعات بیشتر یا خرید فیلترپرس چدنی 80، همین حالا با ما تماس بگیرید و از مشاوره رایگان بهرهمند شوید!
| کاربری فیلترپرس | پارافین/گوگرد/روغن صنعتی, پتروشیمی / مشتقات نفتی/ شیمیایی, فیلتراسیون دما بالا, فیلتراسیون صنعتی |
|---|---|
| تعداد شیر | 10 شیر, 30 شیر, 35 شیر, 40 شیر, 20 شیر, 25 شیر, 15 شیر |
| ضخامت قاب | 10 سانتیمتر, 8 سانتیمتر |
| سایز فیلتر پرس | 80×80 |
| افزونه ها (فیلترپرس) | سیستم هیدرولیک بدون ربات جابجایی و سیستم شست و شو |
| تابلو برق | دارد |
| کلاس کاری | هیدرولیک برقی |
| تعدا لندر | 2 عدد |
| وزن دستگاه | در حدود 12000 کیلوگرم |
| طول دستگاه | در حدود 700 سانتی متر |
| عرض دستگاه | در حدود 100 سانتی متر |
| ابعاد جک | ابعاد جک85mm قطر شفت 100mm |
| کورس جک | 60 سانتی متر |
| پمپ هیدرولیکی | پمپ هیدرولیکی:دنده ای 9 لیتری دنده ای با فشار 250 بار |
| قفل کن | قفل کن سایز ¾ استوانه ای |
| الکترو موتور | 10 hp 1400 |
| گارانتی | گارانتی 2ساله سیستم هیدرولیک, گارانتی 5 ساله شاسی, گارانتی 5 ساله صفحات چدنی |
